Kothak Combiner DC Afci 12 ing 1 Metu

Kothak combiner 1500 v v dc afci 12 ing 1 metu, diwenehake dening china Produsen Zhejiang Setely Energi Anyar LLC, yaiku 1500 v DC Unit agregasi sing dilindhungi Arc-Fault dibangun kanggo fotovoltaics-skala skala. Matak saka wêdakakêna sing dilapisi, aluminium aluminium uv-stabil lan disegel menyang IP65, ing kurungan tahan semprotan uyah lan badai wedhi gurun tanpa korosi utawa ing banyu banyu. Internal, sempit sekring sekedhik String over-saiki, dene kasus cetakan magnet Circuit-Breaker (MCCB) dirating 250 A nyedhiyakake wektu cendhak lan kakehan isolasi. Konfertor DC ngidini mati saka inverter utawa Scada Kamar, lan Kembar Kembar II Spds (± / / pe) lightning lightning lightning. An conto kontrol ngawasi Integrasi (MCU) saben senar liwat rolas Sensor Hall-Efek, loro sensor voltase lan suhu rong NTC probi, Ngaktifake perbandingan kekuwatan wektu nyata, deteksi Arc-Fault lan Opening cepet-cepet ing 50 ms. Kabeh data diekspor liwat terpencil Antarmuka RS485 kanthi protokol modbus-rtu, lan tampilan LED / LCD ngarep menehi Kode weker lokal lan histogram garis-garis saiki. Positif pabrik, Negatif lan PE Senbars njaga lampahing grounding sing bisa dipercaya, nggawe Kothak sing penting, perlindungan lan dataran-Hub kanggo PV gedhe Sub-arra-empuk nganti 12 × 20 input.

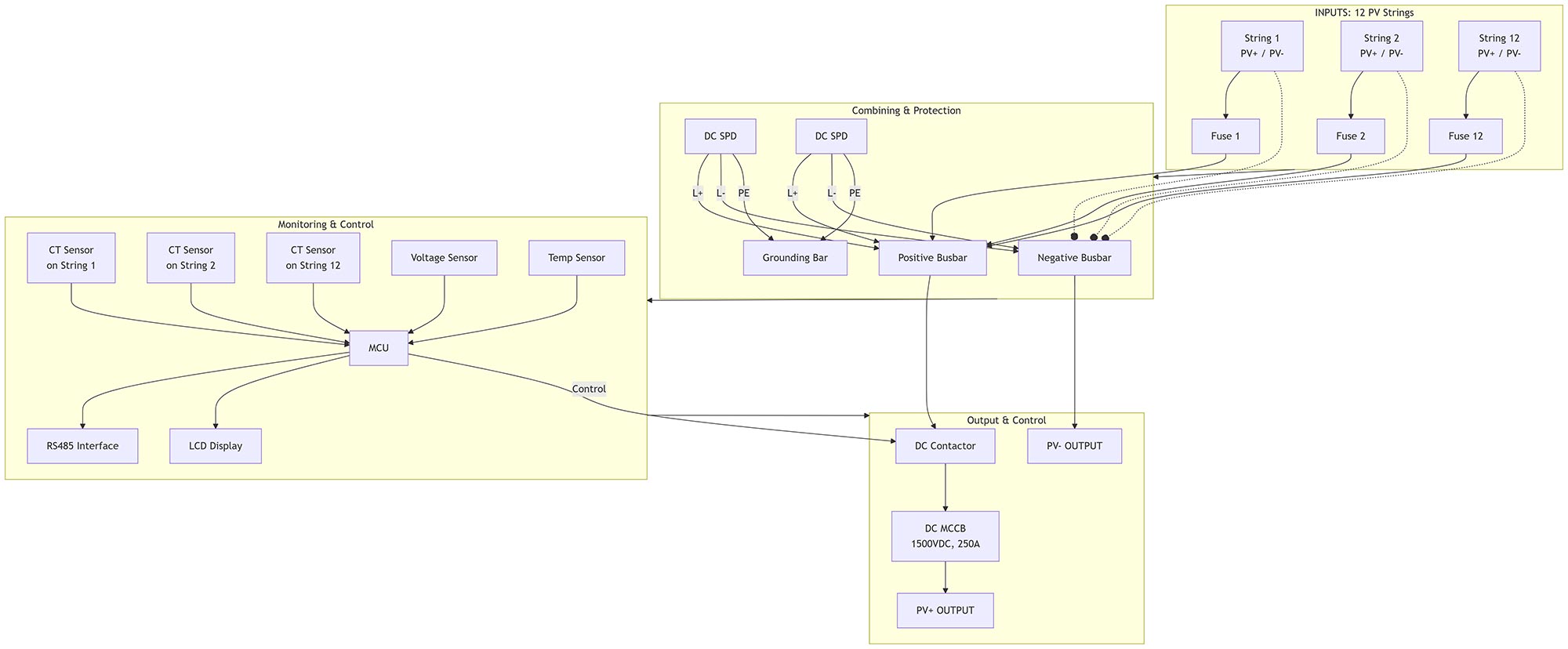

Diagram wiring

Skenario aplikasi

Lapisan PV Utilitas Utility - Sub-sub-Array Hub

Plinth-dipasang ing antarane larik tracker, kothak nggabung rolas 1500 v dadi siji 250 a homerun. Fuse PV individu ngisolasi senar salah Nalika circuit circuit cirguit breaker nyedhiyakake jarak cendhak lan kakehan Perlindhungan; Konfertor DC nampa sinyal shutdown kanthi cepet saka Inverter utawa SCADA, mbukak Uploaded ing 50 ms. Kembar Spds Clamp Lightning Surges ing DC sing dawa lan MCU, panganan 12 Hall CTS, Flags Arc-Fault Tandatangan lan tren ora seimbang liwat RS485 menyang kamar kontrol, ngeculke Pesenan pangopènan menehi modul sing gagal sadurunge ngasilake tetes.

Payon payon komersial gedhe - titik agregasi multi-mppt

Ballas ing Dan Dalan Baja ing Roof Flat Expsive, feed enclosure A Tengah 250 kW inverter. Sensor voltase lan suhu trek senar Kesehatan; LCD nuduhake histogram saiki sing saiki dadi manajer fasilitas bisa Bandhingake kinerja MPPT tanpa mbukak tutup. Ip65 Aluminium nolak 55 Hanci Panas Panas lan Udan nyopir, dene contactor ngidini nutup remot kanggo safety beri-pejuang sajrone campur tangan bumbung.

Canopy agro-voltaic - gabungan tracker munggah

Digantung ing balok pylon ndhuwur larik trobongan, unit nandur irigasi Mist lan uap amonia. Ngalahake McCB kanthi cepet saka kabel dawa Kapasainan Nalika Pelacak miwiti maneh ing sunrise; sensor suhu ing njero kothak lan ing weker busbar yen ngempet munggah panas 20 k, micu Mode daya suda. Deteksi Arc-Fault nyegah seri ars sing bisa Nglacak godhong-godhongan garing, lan omah aluminium sing ditutup njaga bledug lan serangga metu saka bagean langsung.

Pekarangan kothak mikro-grid industri - ngarep-ati dc-digandhengake

Kontaner Baterei sing fokus ing lantai, combiner ngagem 12 strings dadi 1500 v Feed Feed PC pangisi daya PC. Sensor saiki verifikasi manawa Saben senar nyumbang kanthi adus kanggo ngisi siklus; Yen nyimpang ngluwihi 5% MCU SIGNALS EMS kanggo ejaan utawa ngisolasi senar sing ringkih. Mccb lan kontak nyedhiyakake pamisahan dual-titik kanggo pangopènan baterei kanthi aman, dene Spds nglindhungi tumpukan iGBT sensitif saka lonjakan sing kena pengaruh.
