Kothak ngawasi PV

Kothak pemantauan PV SYCM7 PV, diwenehake dening produsen China Produsen Zhejiang Search Energy LLC, kalebu a Penagih data khusus kanggo sistem manajemen pemanta fotovoltik lan energi. Iki ngidini Ngumpulake antarmuka, konversi protokol, koleksi data, panyimpenan data, pemantauan terkenal, lan terpusat Pangopènan kanggo macem-macem piranti ing sistem panyimpenan fotovolta lan energi.

Aplikasi Jaringan

Ditrapake kanggo sistem panyimpenan fotovoltaic lan energi:

1.Supports operasi sing cedhak liwat mobile app liwat WLAN sing dibangun.
2.Supports Jaringan Viars485:
- Nyambung menyang Huawei Inverters, PID, lan piranti liyane.
- Nyambung menyang intiters pihak katelu, instrumen pemantauan lingkungan, substasi kothak (STTS), lan meter nggunakake Protokol modbus-rtu standar. - Nyambung menyang meter nggunakake protokol DL / T645.
- Nyambung menyang piranti kanthi nggunakake protokol standar iEc103.
3.Supports Jaringan liwat Ethernet kanggo nyambung Inverters, Pengontrol Panyimpen Energy Energy (PC Cerdas), cerdas Sistem panyimpenan energi string, MBus CCO, lan STTS.
4.Supports MBUS NETWINGE kanggo nyambung Huawei Inverters and Pid-PvBox sing ndhukung komunikasi.
5.Supports dual-pesawat jaringan sing luwih akeh kanggo transmisi sing bisa dipercaya.
6.Supports sambungan menyang sistem manajemen:
- Nyambung menyang sistem manajemen utawa piranti pihak katelu nggunakake protokol modbus-TCP liwat jaringan kabel utawa nirkabel.
- Nyambung menyang sistem manajemen utawa piranti pihak katelu nggunakake iEc104 Protocol liwat jaringan kabel ing jaringan wilayah lokal.
- Nyambung menyang sistem manajemen utawa piranti pihak katelu nggunakake protokol goose liwat jaringan kabel.

Cathetan:
Ora ndhukung jaringan liwat jaringan pribadi 4G / 3G / 3G utawa LTE kanggo nyambung menyang sistem manajemen nggunakake protokol IEc104.

Skynario Jaringan Khas

Ndhukung Jaringan Cincin Serat, Jaringan Serat Star, lan Jaringan Star Ethernet.

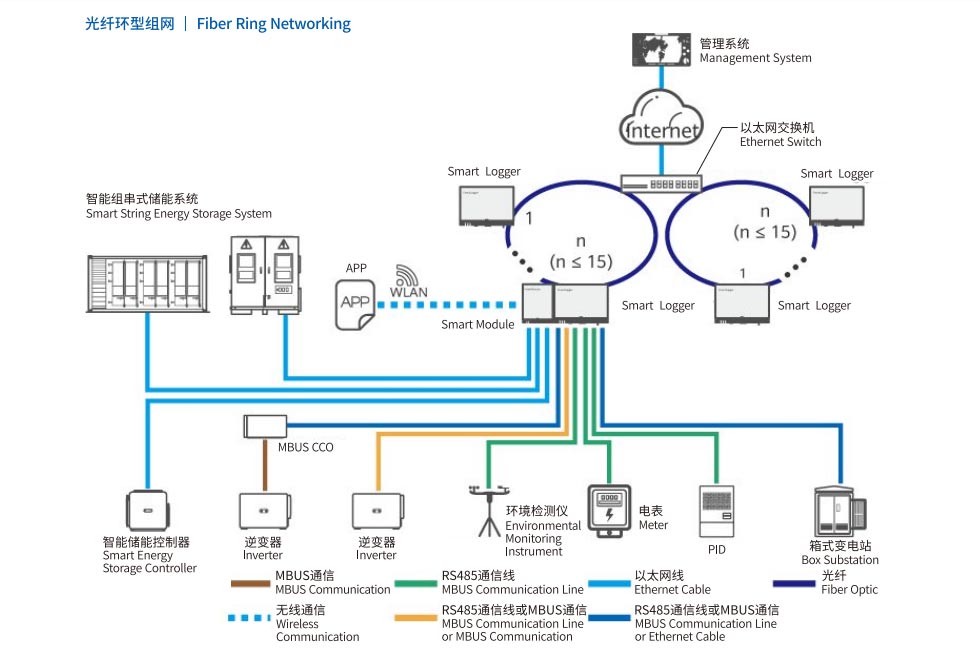

Jaringan Cincin 1.fiber

Cathetan:
Jaringan cincin serat dumadi saka smartllogger bisa nyambung menyang 15 SmartLlogger, sing bisa disambungake Inverters, instrumen pemantauan lingkungan, meter, lan piranti liyane.
Switch serat kudu ndhukung protokol RSTP standar lan bisa diaktifake. Setel prioritas pamulung luwih dhuwur tinimbang 0x8000 saka Smartlogger (Disaranake: 0x7000; sing murah regane, luwih dhuwur prioritas jembatan. Konfigurasi Cara nyawiji lan prioritas jembatan kudu digandhengake karo pabrikan. Yen saklar ora ndhukung rstp, Jaringan cincar serat kudu diowahi dadi chain utawa topologi bintang.
Jaringan cincin serat bisa dikumpulake liwat ngalih Ethernet banjur nyambung menyang sistem manajemen.

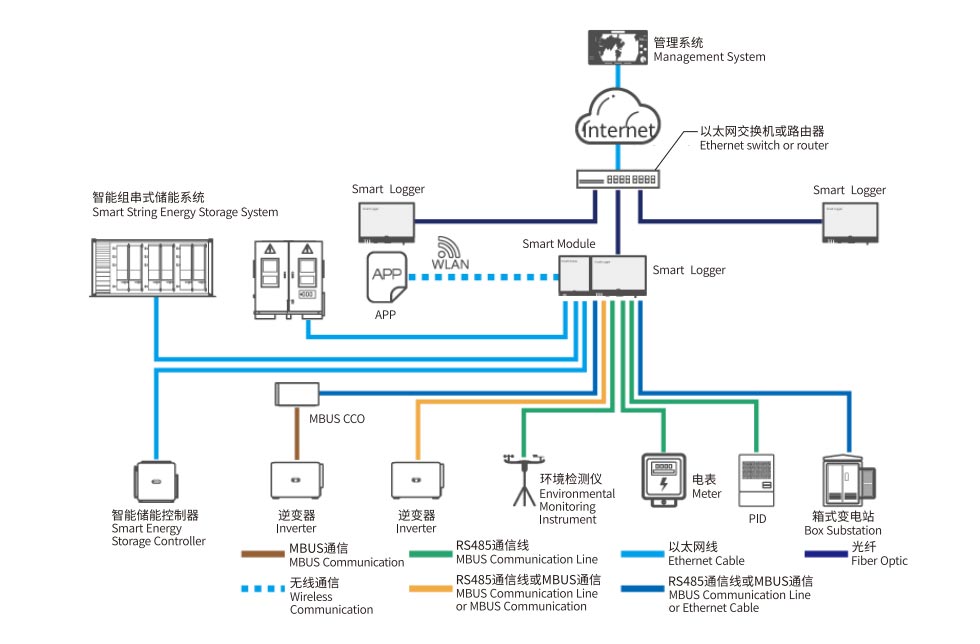

Jaringan lintang 2.Fiber utawa EtherNet

Cathetan:
Akeh SmartLlogger bisa dikumpulake liwat ngalih Ethernet banjur nyambung menyang sistem manajemen.
Nalika nyambung SmartLlogger menyang switch Ethernet liwat serat, jarak komunikasi maksimal yaiku 12 kilometer (kanthi Opsium 100 MBPS Optical Modul) utawa 10 Kilometer (Modul Optik Optik Optik 1 GBPS); Yen disambungake liwat Ethernet kabel, jarak maksimal yaiku yaiku yaiku
SmartLogGer ndhukung jaringan nirkabel kalebu jaringan pribadi 4G / 3G / 2G lan LTE.

3.4G Jaringan

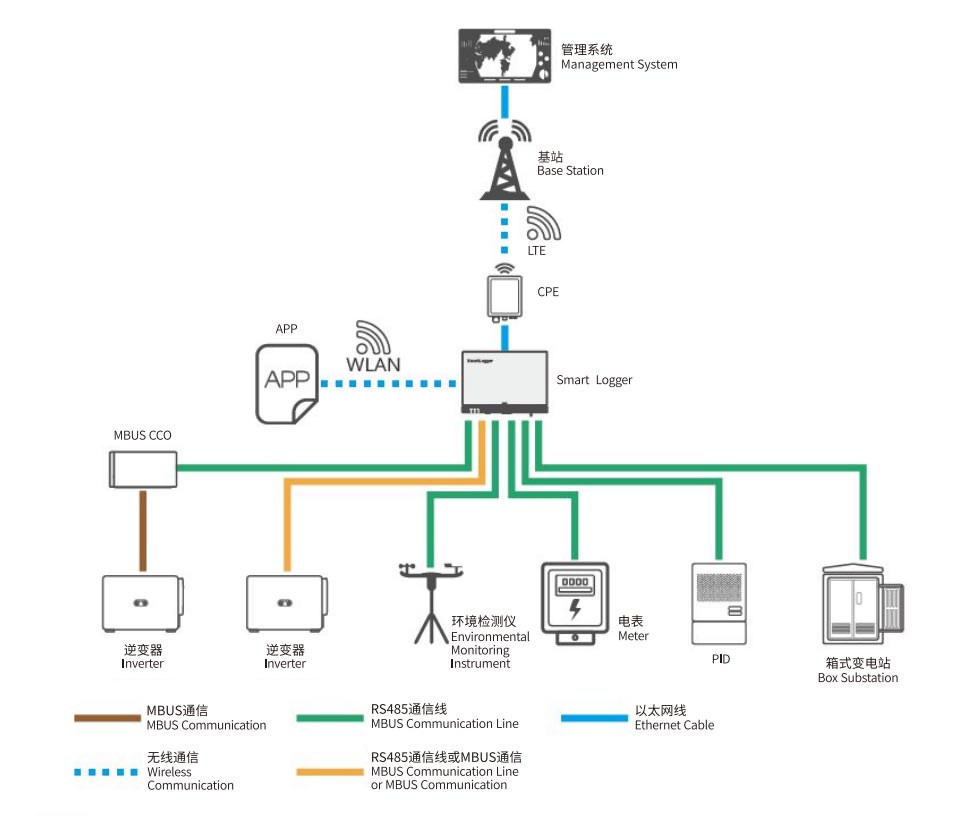

4.LEte jaringan jaringan pribadi

Cathetan:
The port wan Smartloger nyambung menyang peralatan CPE (customer-premis) liwat modul Poe lan lumah poe pelindung.
Alamat IP Smartlogger lan alamat IP saka CPE kudu disetel ing subnet sing padha.
