Napa Pilih Kothak Isolator DC IP65 Enclosure kanggo Sistem PV Tiga-String

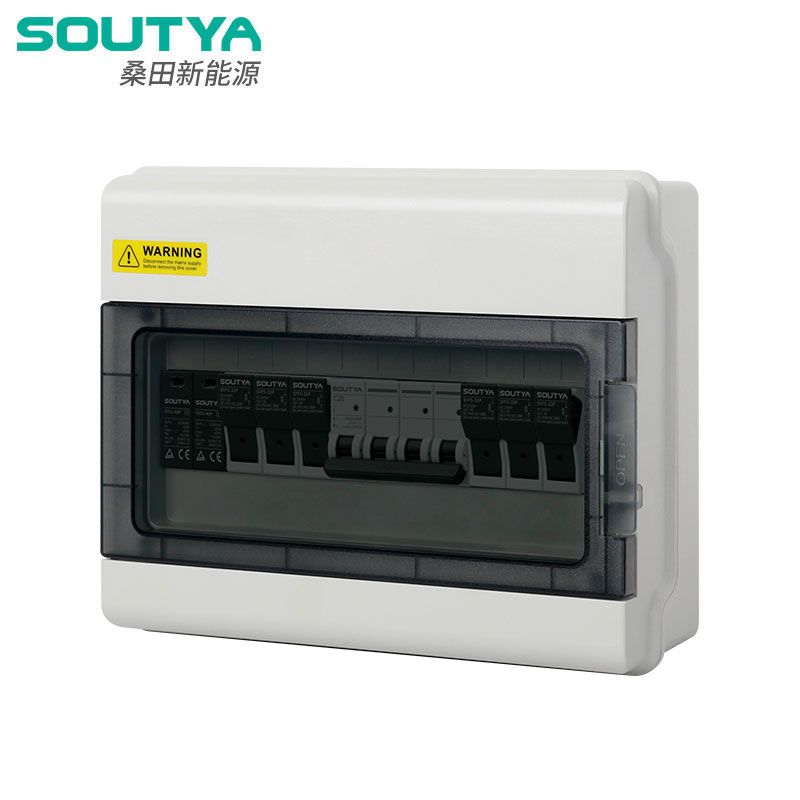

Apa kothak isolator DC IP65 enclosure telung strings karo sekring?

Kothak isolator DC minangka omah sing ngemot saklar isolator sing dirating DC lan piranti proteksi arus luwih. Model kanthi enclosure IP65, telung senar, lan sekring sing dibangun minangka kothak gabungan sing dirancang kanggo instalasi PV cilik nganti medium. Iki nggabungake telung sirkuit senar sing mlebu dadi siji output, saben senar dilindhungi dening sekring. Ngalih isolator ngidini pedhot manual sisih DC kanggo pangopènan utawa mati darurat. Rating IP65 tegese pager kasebut kedap bledug lan dilindhungi saka jet banyu tekanan rendah, saengga cocok kanggo dipasang ing njaba ruangan.

Napa sistem PV solar mbutuhake kothak combiner jinis iki?

Sistem fotovoltaik ngasilake daya DC sing kudu digabungake saka pirang-pirang senar sadurunge tekan inverter. Tanpa kothak combiner, installer mbutuhake sekring lan pedhot sing kapisah kanggo saben senar, ndadékaké kabel sing ora apik lan biaya tenaga kerja sing luwih dhuwur. Kothak gabungan sing dibangun kanthi tujuan nggawe proteksi lan ngalih ing siji kandang. Konfigurasi telung senar umum kanggo susunan komersial omah lan cilik. Enclosure IP65 nglindhungi saka udan, bledug, lan cahya UV, ndawakake umur sistem. Miturut IEC 62548: 2016, array PV kudu nduweni proteksi arus lan cara isolasi; produk iki meets sing syarat kanggo sistem telung senar.

Kepiye cara proteksi sekring ing kothak isolator DC telung senar?

Saben senar mlebu saka panel surya nyambung menyang sekring khusus. Sekring kasebut ukurane miturut rating sekring seri maksimum modul PV lan arus hubung singkat. Yen ana arus mbalikke utawa fault, sekring jotosan lan medhot senar kasebut. Iki nyegah karusakan kanggo modul lan nyuda resiko geni. Wadah sekring digabungake menyang kothak isolator, lan sekring kasebut saka jinis spesifik fotovoltaik (kelas gPV) sing bisa nangani lengkungan DC. Saklar isolator diselehake ing hilir sekring kanggo ngisolasi output gabungan. Pasinaon babagan kontak switch DC voltase rendah, kayata kertas "Karakteristik Penuaan Elektroda Kontak Saklar DC Tegangan Rendah" (Energi, 2021), nyorot pentinge bahan kontak sing kuat-relevan karo linuwih saklar isolator ing njero kothak.

Lingkungan instalasi endi sing cocog karo kothak gabungan sing dirating IP65?

Enclosures IP65 dirancang kanggo panggunaan ruangan. Padha nglindhungi saka mlebu bledug (6) lan jet banyu saka sembarang arah (5). Panginstalan khas kalebu susunan solar ing atap, sistem sing dipasang ing lemah, lan kanopi carport. Enclosure uga menehi resistance UV lan proteksi karat. Kanggo wilayah pesisir utawa industri, sealing gasket tambahan lan hardware stainless steel bisa uga ditemtokake. Format telung senar cukup kompak kanggo papan pemasangan sing winates. Insinyur kudu ngonfirmasi manawa kisaran suhu operasi kothak cocog karo iklim lokal. Kisaran operasi standar yaiku -25°C nganti +55°C.

Apa sing kudu dipriksa para insinyur sadurunge nemtokake produk iki?

Sadurunge milih kothak isolator DC IP65 enclosure telung senar karo sekring, verifikasi paramèter ing ngisor iki:

• Tegangan sistem: Tegangan DC maksimum array PV (contone, 600V, 1000V, 1500V). Isolator lan sekring kudu dirating kanggo voltase kasebut.
• Arus senar: Arus puncak saben senar kanggo njamin rating sekring sing tepat (1.25 × Isc).
• Jumlah strings: Konfirmasi telung strings; yen luwih, nimbang kothak combiner luwih gedhe.
• Rating IP: IP65 cocok kanggo ruangan ruangan, nanging yen wilayah kasebut rawan kanggo cuci tekanan dhuwur utawa submersi, rating sing luwih dhuwur bisa uga dibutuhake.
• Sertifikasi: Goleki sertifikasi UL utawa IEC kanggo isolator lan sekring DC. Kepatuhan karo kode lokal wajib.
• Wiring space: Priksa manawa enclosure nduweni ruang sing cukup kanggo entri kabel lan radius mlengkung.

Kanggo spesifikasi rinci, waca kaca produk ingSoutyaele.

Referensi

1. IEC 62548:2016. Susunan fotovoltaik (PV) – Keperluan desain [S]. 2016.
2. Karakteristik tuwa saka Elektroda Kontak saka Low Voltage DC Ngalih. Energi, 2021, 14(20): 6838.
