Kothak Combiner DC 1000V 4 ing jinis MCB

Kothak Combiner DC 1000V 4 ing jinis MCB, sing diwenehake dening China Produsen Zhejiang Search Energy LLC, ngirim proteksi mundhak, ngirim proteksi ing sisih DC ing sisih DC.
▶ Konfigurasi: 2 Proteksi Surge DC; 8 DC FUSESE sing duwe; 2 Breaker sirkuit DC Miniatur

Kirim Pitakonan

Deskripsi Produk

Kothak Combiner 500 / 1000V DC 4 ing 2 jinis MCB, diwenehake dening China Produsen Zhejiang Setely Energy LLC, minangka unit combiner 1000 v DC PV nampilake kandhang pc-pc mentel lan pangayoman IP66 sing njamin kekiatan tinggi lan kinerja ruangan sing dipercaya. Piranti nggabungake Komponen safety kritis kalebu 2 piranti protèktif mundhak, 8 DC Pemegang pemegang sekring, lan 2 breaker sirkuit miniature. Iki dirancang kanggo ngirim Proteksi overcurrent lan overvoltage lengkap ing 4-senar Sistem Photovoltaic.

Parameter teknis

Konfigurasi
DC SPD * 2 PC	DC FUSING HOLDER * 8 PC	DC MCC * 2 PC
Sys5-40p / 2p	Syf5-32p	Syb5-80p / 4p
Voltase Maksimum Maksasa: 1500vdc	▶ Kanthi indikasi sing dipadhangi kanggo status sekring sing jelas Identifikasi	▶ kakehan lan perlindungan sirkuit cendhak
Standar Pematuhan: IEC / en 61643-31	▶ Rata-voltase Operasi Rating: 1000vdc	▶ Perlindhungan sing ora polarisasi, bidirectional sing disederhanakake wiring
▶ Ngeculake maksimal saiki: 40ka	▶ Spesifikasi Link Fuse: 10x38mm, 20A	Standar Pematuhan: IEC / en 60947-2

Spesifikasi	4 input / 2 output, 500v DC / 1000V DC (Konfigurasi 2)
Input	4-sirkuit
Output	2-sirkuit
Tegangan maksimal	500v	1000v
Circuit Short-sirkuit Saiki (Input) maksimal	25A / 25A	25A / 25A
Saiki output maksimal	63A / 63A	40A / 40A
Distribusi Paramèter Kothak Distribusi
Bahan	PC + ABS
Rating Ingress (IP) Rating	IP66
Rating Perlindhungan Impak (IK)	IK09
Ukuran (l × w × h)	GNB F01-26; L296 * W390 * H130mm
Port input kabel	Pg09, 2,5 - 16mm2
Port output kabel	Pg21, 2,5 - 16mm2
Lingkungan
Suhu operasi	-20 ° C - + 60 ° C
Kelembapan	99%
Altitude	2000m
Cara sing dipasang	Dipasang tembok

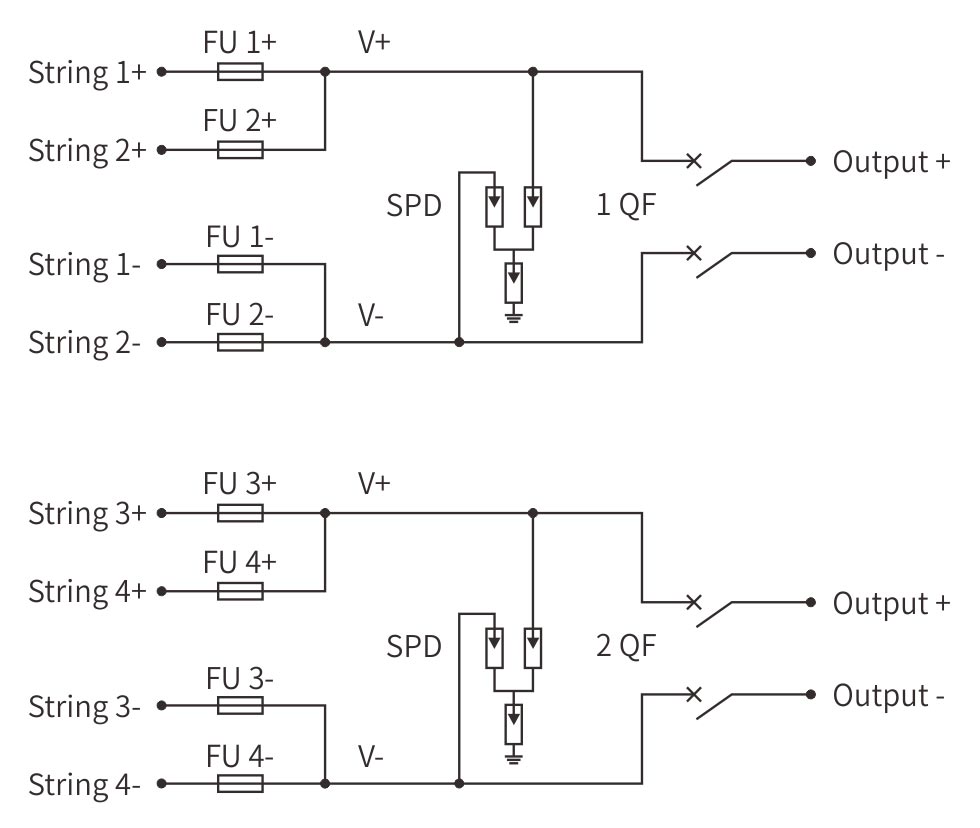

Diagram wiring

1000V DC Combiner Box 4 In 2 Out MCB type

Skenario aplikasi

Sistem solar rooptop lan industri khusus

Cocog kanggo bangunan komersial (E.g., pabrik, gudang, gudang, mall shopping) Kanthi papat strings PV sing mbutuhake konsolidasi dadi rong output independen sirkuit. Dual MCBS ngidini kontrol sing beda kanggo macem-macem utawa Inverters, dene 8 sekring (2 saben senar) njamin senar individu Perlindhungan.

2. Tanduran Tenaga 2.Solar kanthi macem-macem sub-arra

Cocog kanggo peternakan solar cilik ing ngendi papat sub-arra digabungake lan disebar menyang loro intiptor utawa rong bagean sing luwih gedhe Sistem. Konfigurasi ndhukung manajemen energi sing efisien lan redundansi.

34 sistem panyimpenan surya nganggo output dual

Dirancang kanggo Sistem Integrasi Solar Kanthi Panyimpen Baterei, Ana Loro Output digunakake-siji kanggo inverters Grid-dasi lan liyane kanggo baterei pangisi daya Bank. Dual MCS ngaktifake sambungan aman kanggo pangopènan utawa kesalahan isolasi.

4. Bantu budaktur lan surya irigasi

Sampurna kanggo persiyapan pertanian gedhe sing duwe macem-macem sistem peralatan (e.g., pumps irigasi, mesin pangolahan) liwat rong saluran output. The Perlindhungan IP66 njamin ketahanan ing lingkungan sing nyenengake kaya kebon utawa deso Area.

5.Industrial mikragrids lan sistem daya serep

Optimal kanggo fasilitas industri kanthi nggunakake mikragrida solar kanthi dual terkenal Output kanggo akeh kritis. Dual MCB nyedhiyakake sirkuit mandiri Kontrol, linuwih sistem lan safety sajrone operasi utawa Pangopènan.

Zhejiang Soutya New Energy LLC
