1500v kothak combiner solar DC

Kothak combin DC 1500V, diwenehake dening China Produsen Zhejiang Setely Energy LLC, minangka unit combiner 1500 v DC PV Nampilake kandhang aloi aluminium lan pangayoman IP66 sing njamin dhuwur kekiatan lan kinerja ruangan sing dipercaya. Piranti nggabungake kritis Komponen safety kalebu piranti protèktif DC, Isolator DC, lan A Switching DC Ngilangi. Iki dirancang kanggo ngirim pamisahan sing komprehensif, Bocor, lan perlindungan bedane ing sistem photovoltaic.

Parameter teknis

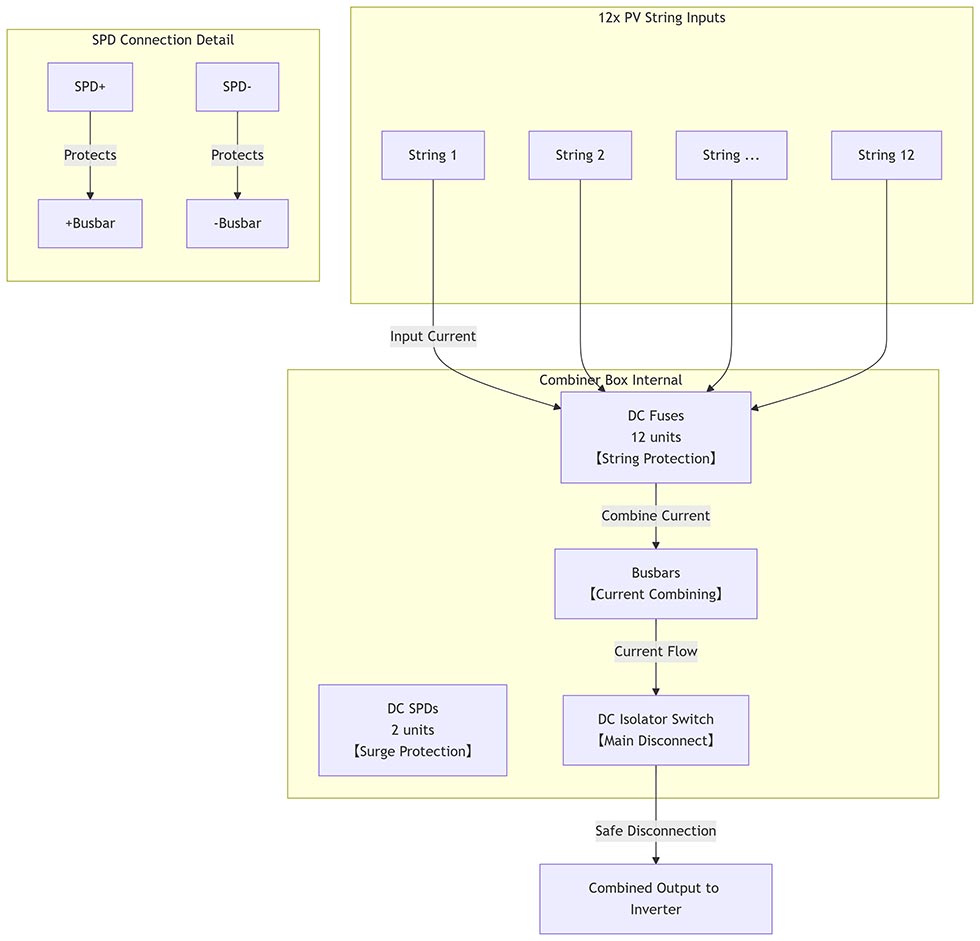

Diagram wiring

Skenario aplikasi

1.Thial-skala PV Skala - agregasi pusat

Puncak lantai ing lengen kayu baja ing antarane larik tracker, kothak 12-in-1 Nggabungake tikel 1500 v dadi kabel homerun. Sekring individu Sing nyekel nglindhungi saben senar nglawan kesalahane saiki, nalika Twin spds (± lan pe) larut ngluncurake nyurung mlebu ing long dc mlaku. Utama Isolator Rotator ngirim pamisahan sing katon ing combiner, saéngga kru pangopènan kanggo ngunci kabeh 1500 v bis sadurunge kerja ing inverter tengah utawa trafo.

2. Gabung rayono komersial - Group String Multi-mppt

Diinstal ing tray ballas liwat atap rata sing gedhe banget, unit unit 12 Street kapisah dadi siji input mppt inverter 250 kW. Level-string Fusing nyegah panyebaran antarane pencarian, lan Isolator menehi Elektronik titik sambungan lokal sajrone panggantos inverter utawa IR-Scan Pemriksaan, ngilangi kebutuhan kanggo nutup ing payon.

Instalasi 3.Agro-voltaik - Gabungan tracker sing paling dhuwur

Ditundha babagan struktur pylon ing ndhuwur larik sing ana ing ndhuwur, agrégat kandhang Daya saka modul bifacial sing munggah. IP66 Sukul Nyemprotake Nyemprotake lan bledug, dene spds dual nglindhungi marang petir angin sing umum ing Dataran deso. Ngalangi Isolator ngaktifake petani kanggo mateni DC kanthi aman sirkuit sadurunge nyetel tracker miring utawa sapisan irigasi.

4.Dustrial Mikro-Grid Yard - Fronter Panyimpen DC-Ganti

Dipasang plinth ing pinggir port mobil solar sing ana hubungane karo kontaner baterei, Combiner gabung 12 strings dadi bis sing dipakani bis 1500 v PCS PC. Busbars dirating 400 biaya panyimpenan gagang sing terus-terusan / muter muter, lan Isolator nyedhiyakake mati darurat kanggo para pejuang geni nalika terpadu Kanthi sistem deteksi arc-patri-patri.

5.Remote Tetanduran Solar Gurun - Hub Long Lingkungan Lingkungan Lingkungan

Tetep ing bantalan konkrit ing tengah-tengah gurun, kothak nganggo ambane 55 ° C sekitar lan wedhi sing ditiup angin. Kembar Spds Safegguard nglawan serangan kilat sing adoh ing kilometer DC Cabling, dene Isolator utama ngidini wengi Kunci metu tanpa inverter cahya, njamin downtime minimal sajrone modul ngresiki utawa tracker motor swap.
