Dudukan Sekring DC 1500V

SYF5-50P DC 1500V Fuse wadhah diwenehake dening China Produsèn Zhejiang Soutya New Energy LLC, punika piranti pangayoman liwat-saiki darmabakti umum tugasaken ing kothak senar combiner saka rooftops komersial luwih gedhe, tetanèn-griya ijo utawa medium-ukuran lemah-dipasang tanduran PV rating 30-50 kW lan ndhuwur.
Fitur Utama
Indikasi cahya, kanthi jelas ngerti kahanan kabel sekring.
Bukak gagang, bisa ditarik munggah, luwih gampang kanggo ngganti kabel sekring.
Rivet plus ultrasonik welding luwih padhet, kabel ora pamisah.
Aplikasi ing kothak combiner PV.

Kirim Pitakonan

Deskripsi Produk

SYF5-50P DC 1500V Fuse Holder, 50 A photovoltaic safety carrier diwenehake dening pabrikan China Zhejiang Soutya New Energy LLC - punika a unit pangayoman panel-mount dibangun karo polycarbonate tahan UV omah lan IP65-dirating sealing kanggo kinerja njaba long-tahan. Ing wadhah ngunci unsur sekring gPV 10 × 38 mm (2,2 × 13,2 cm sakabèhé) lan ngirim 25 kA bejat-kapasitas reresik fault karo katon-break indikasi lan safety pangopènan, nalika pabrik-kabel positif, negatif lan terminasi PE njamin kontinuitas grounding sing bisa dipercaya. Direkayasa kanggo single- utawa multi-senar PV sub-urutan, menehi penting liwat-saiki isolasi lan ikatan ekuipotensial.

Parameter teknis

Model	SYF5-50P
Jumlah kutub	1P
Miturut standar	IEC60269
Dirating voltase operasi Ue V DC	1500 V DC
Rated saiki ing A	2-50A
Kapasitas putus kA	20 kA/25 kA
Tingkat perlindungan	IP20
Kabel mm²	1-16mm²
Kisaran suhu operasi	-50 ℃ ~ + 90 ℃
Altitude	≤2000m
Kelembapan relatif	+20 ℃, ≤90%
	+30 ℃, ≤80%
	+40 ℃, ≤70%
Lingkungan Instalasi	Ora ana geter lan kejut sing signifikan
Kategori Instalasi	Kelas III

Skenario aplikasi

1.Utility-ukuran PV combiner kothak

1 500 V DC strings saka 182/210 mm modul nganti 50 A; Tautan sekring 10,3 × 85 mm ngidini 28-40 A saben senar, nglereni jumlah kothak ing 2,5 pamblokiran MW.

2. Atap komersial / industri gedhe ≥ 30 kW

Inverter telung fase 50 kW–110 kW kanthi keuntungan 1 300–1 500 V MPPT saka 25 Kapasitas mecah kA lan celah kontak 1 mm kanggo kepunahan busur sing dipercaya.

3. Sistem Penyimpanan Energi Baterai Kontainer (BESS)

Rak baterei 1 200–1 500 V DC nganti 2,5 MWh; 50 Rating A nglindhungi saben rak nalika 25 kA Icu nangani baterei lengkap short-circuit saiki.

4.150 kW–400 kW DC stasiun pangisi daya cepet

Nglindhungi 1 000–1 500 V DC bus antarane rectifier tumpukan lan dispenser; isolator sekring ngidini mundur total aman sak pangopènan tanpa shutting mudhun kabeh bank pangisi daya.

5.PV + panyimpenan EV pangisi daya hub

Dual-nggunakake ing padha 1 500 bus V: siji isolator sekring saben senar input PV lan liyane saben rak baterei, simplifying spares lan logistics.

6.Desert utawa ngambang tanduran PV

−50 °C nganti +90 °C rentang operasi lan IP20 terminal aman driji tahan lingkungan ruangan sing atos utawa asor dhuwur; 85 mm unsur sekring menehi luwih Aku ora ngeculake kanggo kabel sing dawa.

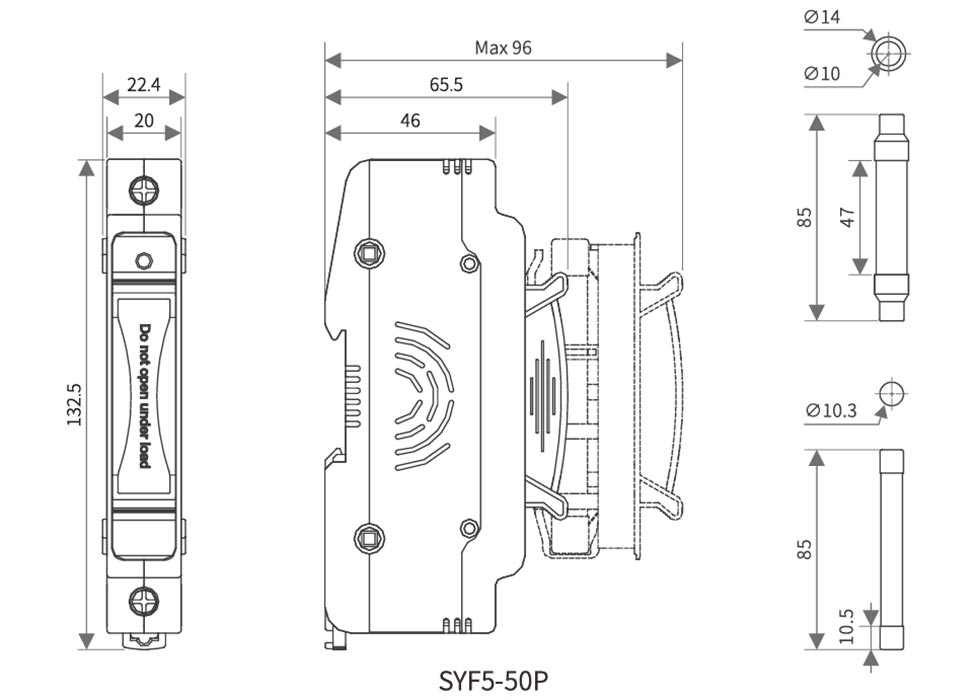

Katon lan Dimensi Instalasi

DC 1500V Fuse Holder

Diagram Wiring DC

DC 1500V Fuse Holder

Ukuran inti sekring (mm)	Rated saiki (A)	Tegangan Rated (V)	mundhut daya		Joule integral
			mundhut daya		Joule integral
			0,7 ing (W)	1.01n (W)	Integral joule ngarep busur P't(A²s)	Total integral joule leleh I²t(A²s)
			0,7 ing (W)	1.01n (W)	Integral joule ngarep busur P't(A²s)	Total integral joule leleh I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
