DC Isolator Isolator jinis DC

Ngalih Sydscout-32 minangka jinis isolator jinis dcout-32, sing diwenehake dening produsen basis China LLCA anyar, nyedhiyakake 1 500 v DC, 300 rating mupangate rating solar lan sistem panyebaran DC.
▶ Struktur Kompak lan Desain Modular. Saben sirkuit kanthi mandhiri diatur ing lapisan sing kapisah, njamin keamanan sing luwih gedhe.
√ Sambungan Rotary Rotary kanthi desain reresik diri, sing ngluwihi umur produk.
Wiring gaya tunnel, nawakake keluwesan lan penak.
▶ adaptasi lingkungan sing kuat, sing bisa digunakake kanthi riset ing suhu suhu -40 nganti 85 ° C.
 ditrapake ing kothak combongan photovoltaic lan sistem sinambung PhotoVoltaic.

Kirim Pitakonan

Deskripsi Produk

Sydsc-32 Isolator Isolator Isolator Sydscout Tipe, sing diwenehake dening Produsen Berbasis China Zhejiang Search LLC anyar LLC, yaiku 1500 v DC, 32 A isolator Rotary nampilake tikel kaping pindho, muter kontak sing njamin punah busur rapas lan linuwih sing dhuwur. Kanthi 1200 roto-buktine-bukti-bukti sing cendhak lan 8 mm kontak jurang, dirancang kanggo pamisahan sirkuit aman ing combiner solar Kothak, senar baterei, lan sistem panyimpenan energi.

Karakteristik

Sambungan puteran kaping pindho
Pangayoman IP66
Non-polarity
Arc Short
Bahan retardant geni

Skenario aplikasi

1.pv kothak combong

Dipasang ing antarane senar lan inverter, rotary nangani bebarengan Sambungake kondhuk positif lan negatif; Kontak kaping pindho nyedhiyani ILIGY GRATIS DC DC lan menehi pemintahan sing katon dibutuhake kanggo pangopènan sing aman.

2. Mbangun Panyimpen Energy DC panel

Diinstal ing busbar baterei, Isolator bisa ngganggu Sisih sisih baterei ing gerakan sing tunggal, kanthi cepet; 1200 rangkep cirkuit Tutorial Priksa Make-bukti mbalikke arus fault nalika darurat mati.

3.fast-ngisi tumpukan

Ing 800 V Charger cepet, versi 4 cek kapisah loro independen Feed baterei. Desain non-Polar ndhukung bidirectional Ngisi / mbuwang, dene kurungan IP66 njamin jangka ruangan ruangan jangka panjang linuwih.

4-.commercinal & Utami-Ukuran Utilitas DC

Yen inverter mbutuhake layanan utawa panggantos, Sydsc-32 menehi cetha titik break, nyegah karusakan arc kanggo terminal, lan makaryakke saka -40 ° C nganti +85 ° C kanggo Gurun utawa tanduran sing dhuwur banget.

5 unit panyimpenan sub-unit

Digunakake minangka ngalih pangopènan tingkat kluster bebarengan karo sekring utawa breaker, Nggawe skema pamisahan rong tahap loro lan mbatesi outage Scope lan ningkatake kasedhiyan sistem sakabehe.

Parameter teknis

Model ora.		Sydsc-32
Rated insulasi voltase	Vdc	1500
Saiki pemanasan konvensional	A	32
Tegangan Tahan Impulse Tahan	Vdc	8000
ICW sing dirating Short-time tahan saiki	A	780
Ratediake kemampuan circuit	A	1200
Tahan kontak	mω	≤3
Resistensi insulasi	mω	≥50
Area maksimal kabel (kalebu jumper)
Kawat utawa standar	mm²	4-10
Torsi
Strew m4 terminal kenceng	Nm	1.2-1.8
Ngalih torsi	Nm	12:00, 9:00
Ngalih posisi tombol	Nm	12:00, 9:00
Urip mekanik		10000
Urip listrik, frekuensi operasi		300 kaping / 200 kaping / jam
Urip listrik, frekuensi operasi		300 kaping / 200 kaping / jam
DC Poles		2,4
Jarak kontak (Distanue Poles)	mm	8
Suhu operasi	℃	-40 TO + 85
Suhu panyimpenan	℃	-40 TO + 85
Tingkat Polusi		3
Kelas overvoltage		Ⅲ
Kelas IP nganggo kothak anti banyu		IP66

Parameter wiring

Model	Senar	Kutub	(Utilidategory) DC-PV1DC-PV2IEC / en60947GB / T14048.
			300v		600v		800v		1000v		1500v
			Pv1	Pv2	Pv1	Pv2	Pv1	Pv2	Pv1	Pv2	Pv1	Pv2
Sydsc-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
Sydsc-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
Sydsc-32 / 4S / 32	1	4	32	32	32	32	32	32	32	32	32	32
Sydsc-32 / 4b / 32	1	4	32	32	32	32	32	32	32	32	32	32
Sydsc-32 / 4T / 32	1	4	32	32	32	32	32	32	32	32	32	32

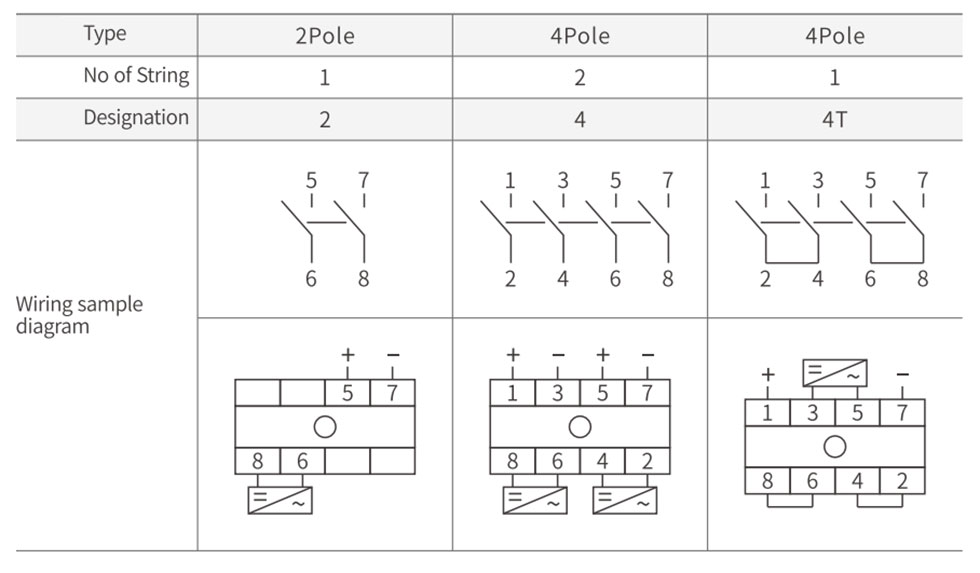

Diagram wiring

DC Drawout-Type Isolator Switch

Kurva derating

DC Drawout-Type Isolator Switch

Tampilan lan dimensi instalasi

DC Drawout-Type Isolator Switch
