Ngalih isolator dc eksternal

Pemulihan Isolator DC Eksternal DC, sing diwenehake dening produsen basis China LLCA anyar kanggo sirkuit DC 300-1500 V nganti 32 taun lan panyebaran energi lan eV-panyimpenan.
▶ Tingkat perlindungan mesin sakabehe yaiku IP66.
Kontak Rotary karo Desain Reresik Diri, nampilake layanan layanan sing dawa.
▶ Konektor MC4 MC4 nggawe wiring luwih trep.
 ditrapake ing DC saka sistem fotovoltaic sing disebar

Kirim Pitakonan

Deskripsi Produk

Sinode-3 Gulung Of Isolator DC, sing diwenehake dening Produsen Berbasis China Zhejiang Search LLC anyar LLC, yaiku 300-1500 v DC, 32 sing ora polarisasi Ngalih Rotary sing nampilake Gap kontak 8 mm lan puteran kaping pindho Kontak kanggo Rapid Arc Extinction.IT direkayasa kanggo manual sing bisa dipercaya Pengisolasi ing kothak Combiner PV, senar baterei senar lan sistem panyimpenan-panyimpenan.

Karakteristik

Non-polarity
Pangayoman IP66
Arc Short
Bahan retardant geni
Hubungan Rotary Kanthi Desain Pembersih Dhewe

Skenario aplikasi

1.pv kothak combong string

Dipasang ing antarane strings mlebu lan bis DC, Isolator menehi Pemasang sing katon, kunci Titik kunci kanggo pangopènan senar aman utawa mati cepet nalika kahanan kesalahan.

Rak panyimpenan energi 2.

Diselehake ing saben sikil sing positif lan negatif sing positif, ngidini teknisi kanggo ngisolasi rak baterei individu tanpa mati kabeh bank, Ndhukung protokol olahraga skap lan safety panas.

3.containerereds Skids

Digunakake minangka DC DC Manual Manual ing Tembok Eksternal Skid, IP66 omah karo cuci cuci lan bledug nalika entuk kontak kontak 8 mm Syarat isolasi 1500 V kanggo NEC 690.35 lan IEC 60364-5-53.

4.V Cabinets Ngisi daya Cepet

Desain sing ora polarisasi, bidirectional kanthi aman ngganggu 800-1000 v dc Link antarane modul pangisi daya lan bungkus baterei, bisa nambah darurat utawa Pengganti modul tanpa karusakan arc.

Inverters komersial 5.rooftop

Diinstal langsung ing ngisor inverter, gagang puteran bisa dikunci posisi mati kanggo kunci-metu / tag-out sajrone penggantian inverter utawa Pelayanan Arc-Fault, Ngilangi Perlu Menek Menyang Combiner Edge Kothak.

Parameter teknis

Model ora.		Sydsc-32
Rated insulasi voltase	Vdc	1500
Saiki pemanasan konvensional	A	32
Tegangan Tahan Impulse Tahan	Vdc	8000
ICW dirating curentand cendhak tahan tahan wektu	A	780
Ratediake kemampuan circuit	A	1200
Tahan kontak	mω	≤3
Resistensi insulasi	mω	≥50
Area maksimal kabel (kalebu jumper)
Kawat utawa standar	mm²	4-10
Torsi
Modul Ngalihake Kabel Pengarang Terminal M⁴screw Torque		1.2-1.8
Ngalih posisi tombol		12:00, 9:00
Urip mekanik		10000
Urip listrik, frekuensi operasi		300 kaping / 200 kaping / jam
Urip listrik, frekuensi operasi		300 kaping / 200 kaping / jam
DC Poles		2,4
Jarak kontak (Distanue Poles)	mm	8
Suhu operasi	℃	-40 TO + 85
Suhu panyimpenan	℃	-40 TO + 85
Tingkat Polusi		3
Kelas overvoltage		Ⅲ
Kelas IP nganggo kothak anti banyu		IP66 NW

Parameter wiring

Model	Senar	Kutub	(Utilidategory) DC-PV1DC-PV2IEC / en60947GB / T14048.3
			300v		600v		800v		1000v		1500v
			Pv1	Pv2	Pv1	Pv2	Pv1	Pv2	Pv1	Pv2	Pv1	Pv2
Sydse-32/2/32	1	2	32	32	32	32	32	16	16	9	13	9
Sydse-32/4/32	2	4	32	32	32	32	32	16	16	9	13	9
Sydse-32/4 / 32	1	4	32	32	32	32	32	32	32	32	32	32
Sydse-32 / 4b / 32	1	4	32	32	32	32	32	32	32	32	32	32
Sydse-32 / 4T / 32	1	4	32	32	32	32	32	32	32	32	32	32

Diagram wirng

External DC Isolator Switch

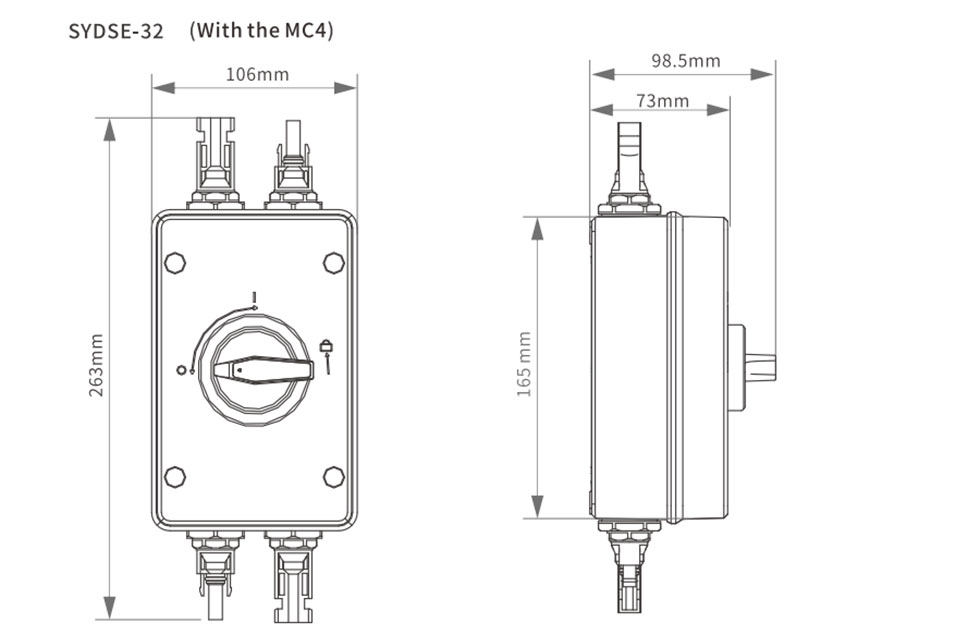

Tampilan lan dimensi instalasi

External DC Isolator Switch

Zhejiang Soutya New Energy LLC
