DC Miniatur Circuit Breaker

Breaker sirkuit miniatur DC Miniature, sing diwenehake dening produsen basis China ing LLC anyar, nyedhiyakake perjanjian kanggo sirkuit AC 230 / 400V lan DC 300 ~ 1200v.
Fitur utama
▶ Umum kanggo AC lan DC (AC230 / 400V, DC300 ~ 1200V)
▶ Ora ana bedane polarisitas positif utawa negatif, perlindungan bidirectional, luwih gampang diinstal.
▶ Tinggi busur cekak, safety sing luwih dhuwur.

Kirim Pitakonan

Deskripsi Produk

Breaker sirkuit Miniatur DC Miniature, diwenehake dening China-based Produsen Zhejiang Setely Energy LLC, yaiku 300-1200 v DC lan 230/400 Breaker miniatur v AC, lan breaker miniatur non-polarisasi, kanthi 10 ka ac / 6ka kapasitas dc, dirancang kanggo perlindungan voltase dhuwur ing PV Sistem, sistem panyimpenan energi (bess), lan kendharaan listrik Ngisi peralatan.

Karakteristik

Perlindhungan sirkuit cendhak, perlindhungan Overload
Kapasitas Breaking Ultimate: 10 Ka AC / 6ka DC
Perlindhungan Non-Polar, Bidirectional
Arcing Short
Bahan retardant geni

Skenario aplikasi

1. Combiner Kota Combiner PV

Nglindhungi masukan senar 300-1200 v lan output inverter 230 v / 400 v; Kapadhetan tikel tunggal tunggal ing kurungan cilik.

2.pv-baterei inverters

Breaker Bidirectional, Non-Polaria ing 300-1200 V Baterei Baterei biaya lan luntur tanpa lemari tanpa mundur.

3.Small DC DC Charger (≤ 20 kW)

Perlindhungan bis output DC DC output 600-1200 V; 6 ka breaking mbusak kesalahan busur sajrone Acara plug-In / Metu.

4.Telecom & Data-Pusat DC

Kombinasi Pole SaveuGuard 48 v / 240 v / 380 v server utawa cabang munggah menyang 1200 v DC; Gunung Din Rail nyimpen ruang kabinet.

5.low-voltase dc mikro-griyaya

380-1200 v distribusi DC kanggo lampu LED, penggemar utawa pompa; Kurva b / c / d Cocog karo karakteristik mbukak macem-macem.

6.Harsh utawa situs sing dhuwur banget

-30 ° C nganti +70 ° C, ora luwih murah nganti 2 000 m, cocog karo kurungan ip66 kanggo Carports, tanduran sing apik lan payon.

Parameter teknis

Model		Sgb5-80

Kutub		1p	2p	3p	4p
TINDAK GAMPANG GAMPANG UE		230vac	400vac	400vac	400vac
		300vdc	600vdc	900vdc	120vdc
Saiki pigura maksimal		80A
Dirating saiki ing		6A 10a, 16A, 25A, 25A, 32A, 50A, 50Ana 63A, 80A
Dirating insulasi voltase ui		690vac
		600v DC 900VDC 1200VDC
Dipedahaken impulse tahan voltase uimp		8KV

Ciri tripping		B / c / d
Jinis Tripping		Termal-magnetik
ICS Operasi Kapasitas Operasional LCS		7.5ka (AC) 6ka (DC)
LCU Breaking Capacity Breaking ICU		10ka (AC) 6ka (DC)
Urip listrik
Nilai rata-rata nyata		Rata-rata 4000 kaping (AC) 1000 kaping (DC)

Nilai sing ditemtokake standar		1500 kaping (AC) 300 kaping (DC)

Urip mekanik
Nilai rata-rata nyata		≥15000 kaping
Nilai sing ditemtokake standar		8500 kaping (AC) 9700 kaping (DC)

Kategori Overvoltage		Ⅲ
Gelar Polusi		3
Tingkat Perlindhungan		IP40; Ipaina IP20
Kelembapan lan resistensi panas		Kategori 2
Kelembapan relatif		≤95%
Rintangan getaran		Dasar iEc60068-2-6
Parameter resik resikan pengaruh		Dasar iEc60068-2-27

Kapasitas wiring		25 ~ 35mm²
Torsi Wiring		3.0nm
Suhu sekitar ambien		-30 ℃ ~ + 70 ℃
Suhu sekitar		-40 ℃ ~ ~ + 85 ℃
Cara instalasi		Din35
Altitude		≤2000m
Bobot		0.13kg / Pole
Dimensi	Dawane	85mm
	Jembaré	18mm	36mm	54mm	72mm
	Dhuwur	Max78mm
Paket	PCS / Kothak	12	6	4	3
	Kothak / karton	10
	Carton / Palet	80
Panyimpen		Produk kasebut kudu disimpen ing gudang sing apik, kanthi Kelembapan relatif ora ngluwihi 80%, lan suhu sekitar kudu antara -40 ℃ lan + 80 ℃ .download, kudu ora ana asam asam, alkalin, utawa gas sing ana ing corrosive.

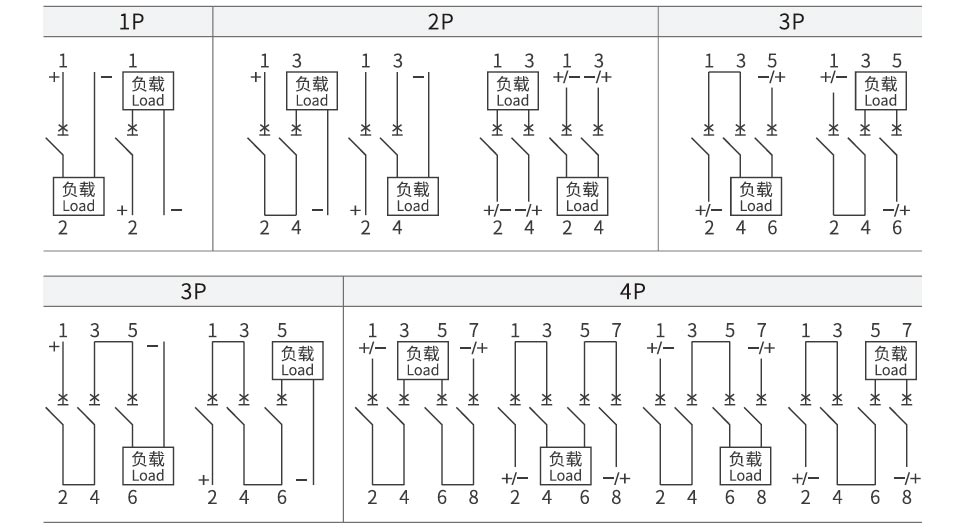

Diagram wiring dc

DC Miniature Circuit Breaker

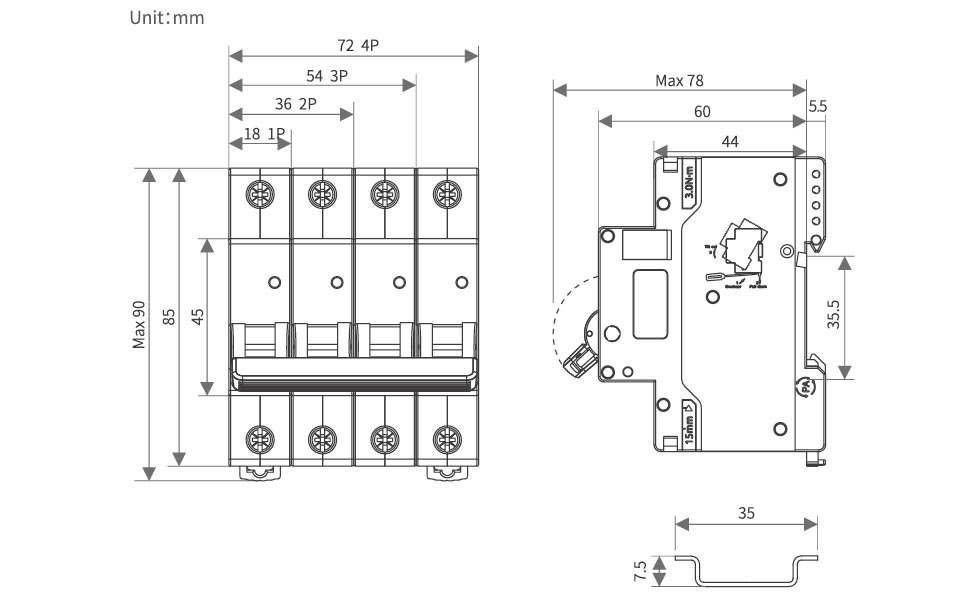

Tampilan lan dimensi instalasi

DC Miniature Circuit Breaker

Faktor deret

Suhu tabel fakta frito

Suhu	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Koefisien saiki sing wis dirating	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Suhu	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55 ° C	60 ℃	65 ° C	70 ℃
Koefisien saiki sing wis dirating	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabel Faktor Dereta

Altitude / m	2000	3000	4000	5000
Dirating Koefisien saiki	1	0.96	0.91	0.86
Koefisien voltase kerja	1	1	1	1
Frekuensi Pekerangan Tahan Koefisien voltase	1	0.9	0.82	0.71
Dipandahi impulse tahan koefisien voltase	1	0.9	0.82	0.71
Dirating watesan kapasitas seger circuit lan urip listrik Koefisien	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel faktor deretel kanggo instalasi sisih mcbs

No.OF MCB	1	2 ~ 3	4 ~ 5	6 ~ 8	9 ~ 10
Koefisien in≤25A	1	0.96	0.9	0.8	0.7
32A≤in≤63A Koefisien	1	0.92	0.8	0.7	0.6
80a≤in≤125 Koefisien	1	0.9	0.8	0.7	/

Aksesoris

Piranti Pelajaran MX MX
Kontrol Kontrol Voltase Kita	DC: 24 ~ 48v AC: 110 ~ 230V
Wektu tripping maksimal	<10ms
Rintangan Coil	50
Wates Saiki	≥1.6A
Urip mekanik	10000tim
Urip listrik	4000tim
Torsi Wiring	0.5n · m
Kabel wiring	Kabel 1.0mm²hard
	1.0mm²soft Wire karo ligs terminal
Range suhu operasi	-30 ℃ ~ + 70 ℃


Kahanan Lingkungan	Ora kudu ana bahan sing mbebayani sing mbebayani, lan ora mbebayani gas utawa bledug konduksi sing bisa corrode utawa ngrusak insulasi
Posisi Majelis	Ing sisih kiwa saka sirkuit sirkuit

Kahanan instalasi	Dipasangake standar balapan standar din35mm

Hubungi bantu saka
Hubungi kapasitas breaking	AC13: Le = 3A; ue = 250v
	AC15: Le = 2A; ue = 250v
	DC12: Le = 0.5a; ue = 110v
Voltase operasi minimal	5v
Saiki operasi paling murah	10ma
Rated insulasi voltase	500v
Dirating Short-sirkuit saiki	1000a
Sarujuk dadi panas ith	4A
Urip mekanik	10000 (kaping)
Urip listrik	4000 (kaping)
Torsi Wiring	0.5n · m
Kabel wiring	1.0mm
Jumlah kontak	1 biasane mbukak, 1 biasane ditutup

Range suhu operasi	-30 ℃ ~ + 70 ℃


Kahanan Lingkungan	Ora kudu ana bahan sing mbebayani sing mbebayani, lan ora mbebayani gas utawa bledug konduksi sing bisa corrode utawa ngrusak insulasi
Posisi Majelis	Ing sisih kiwa saka sirkuit sirkuit

Kahanan instalasi	Dipasang standar balapan standar 35mm

Zhejiang Soutya New Energy LLC
