High Voltage DC Miniatur Circuit Breaker

SYB5-40P High Voltage DC Miniature Circuit Breaker, diwenehake dening pabrikan China Zhejiang Soutya New Energy LLC, nyedhiyakake proteksi sirkuit DC 1 500 V.
Fitur Utama
• Kapabilitas voltase dhuwur: siji-pole 500 V DC, nganti 1,500 V DC-senar kurang, biaya murah.
• Non-polarisasi, pangayoman bidirectional kanggo luwih cepet, instalasi luwih gampang.
• Double-break kontak karo longkangan kontak ekstra sudhut kanggo safety unggul.
• Becik kanggo kothak combiner DC ing sistem photovoltaic.

Kirim Pitakonan

Deskripsi Produk

SGB5-40P High Voltage DC Miniatur Circuit Breaker diwenehake dening China Produsen Zhejiang Soutya New Energy LLC, yaiku 1500 V DC, bidirectional lan mbobol miniatur non-polarisasi karo 1,5 kA bejat, becik kanggo PV, BESS lan pangayoman EV-pangisi daya.

Ciri khas

kothak mikro.
Non-polar, pangayoman bidirectional;
Proteksi kakehan;
Busur cendhak;
Proteksi sirkuit cendhak;
Kapasitas mecah dhuwur;

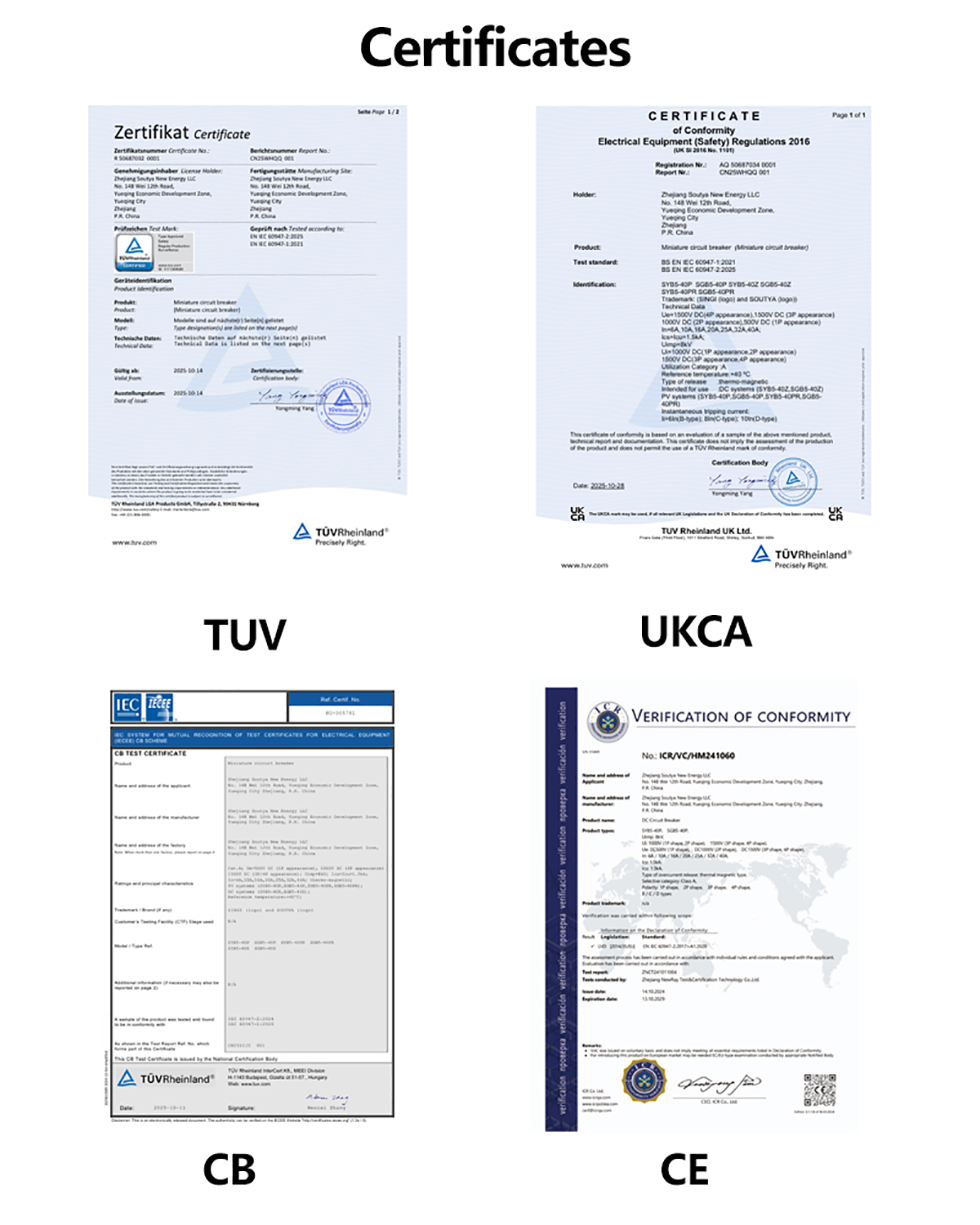

Sertifikat: CB, CE, TUV, UKCA

Skenario aplikasi

SGB5-40P tegangan dhuwur DC pemutus sirkuit miniatur ngirim ngirit papan, aman, pangayoman loro arah kanggo 1 500 V DC sistem energi dianyari-PV, panyimpenan, pangisi daya EV lan DC

1. PV DC combiner kothak

– 1500 V DC HFS ngidini strings maneh, nglereni nomer kothak combiner; pangayoman bidirectional nangani mbalikke wengi-wektu arus.

2. Rak baterei komersial / omah

- Kabel non-polarisasi nyederhanakake paralel utawa ngganti baterei modul; trip termal-magnetik cepet isolasi daya / discharge bentet.

3. 150 kW + DC stasiun daya cepet

– Desain DIN-rel ambane 18 mm pas karo bilik pangisi daya kompak; 1,5 kA kapasitas bejat ngamanake bus DC internal.

4. Kothak mikro DC & distribusi DC pusat data

– Nglindhungi 750 V / 1 000 V / 1 500 V sirkuit cabang DC; B, C utawa D kurva cocog macem-macem profil mbukak.

5. Dhuwur-dhuwur utawa ruangan mbagekke PV

- Operasi saka -30 °C nganti +70 °C tanpa nyuda nganti 2000 m dhuwur, cocog karo lingkungan sing atos.

Parameter teknis

Model		SGB5-40P
Pole		1P	2P	3P	4P
Rated Tegangan Kerja Ue		500VDC	1000VDC	1500VDC	1500VDC

Saiki pigura maksimum		40A
Rated Saiki Ing		6A, 10A, 16A, 20A, 25A, 32A, 40A
Rated Insulation Voltage Ui		1000VDC		1500VDC
Rated impuls tahan voltase Uimp		8 kv

Fitur tripping		B/C/D
Tipe tripping		Thermal-magnetik
Operational Breaking Kapasitas ICs		1.5kA (DC)

Ultimate breaking capacity lcu		1.5kA (DC)
Urip Listrik
Nilai Rata-rata Nyata		Rata-rata 1000 kaping
Nilai sing ditemtokake standar		300 kaping
Urip Mekanik
Nilai Rata-rata Nyata		≥15000Kaping
Nilai sing ditemtokake standar		9700 kaping
Kategori overvoltage		Ⅲ
Gelar polusi		3
Tingkat pangayoman		IP40; Termina IP20
Kelembapan lan tahan panas		Kategori2
Kelembapan Relatif		≤95%
Ketahanan geter		Miturut IEC60068-2-6
Parameter Ketahanan Dampak Mekanik		Miturut IEC60068-2-27

Kapasitas Wiring		2,5 ~ 35mm²
Wiring Torsi		3,0Nm
Suhu Sekitar Operasi		-30 ℃ ~ + 70 ℃
Suhu sekitar panyimpenan		-40 ℃ ~ + 85 ℃
Cara Instalasi		DIN35
Altitude		≤2000m
Bobot		0,13kg / kutub
ukuran	dawa	108 mm

	Jembar	18 mm	36 mm	54 mm	72 mm
	dhuwur	Max 78 mm
Paket	Pcs/Kotak	12	6	4	3

	Box/Karton	10
	Karton / Pallet	80
Panyimpenan		Prodhuk kudu disimpen ing gudang well-ventilated, karo Kelembapan relatif ora ngluwihi 80%, lan suhu sekitar kudu antarane -40 ℃ lan + 80 ℃. Kajaba iku, ana ngirim ora gas asam, alkalin, utawa korosif.

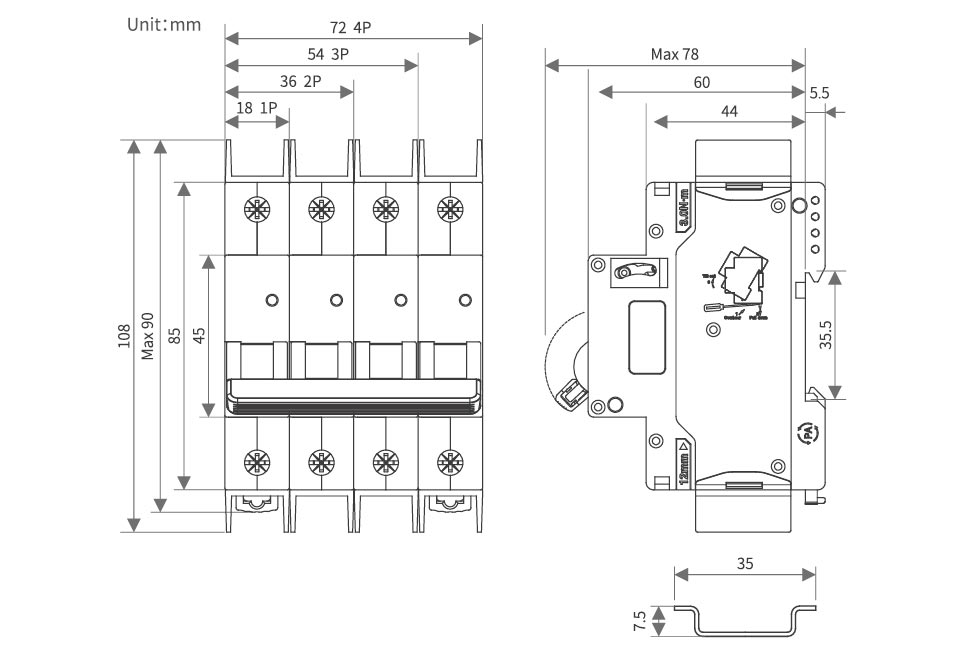

Katon lan Dimensi Instalasi

High Voltage DC Miniature Circuit Breaker

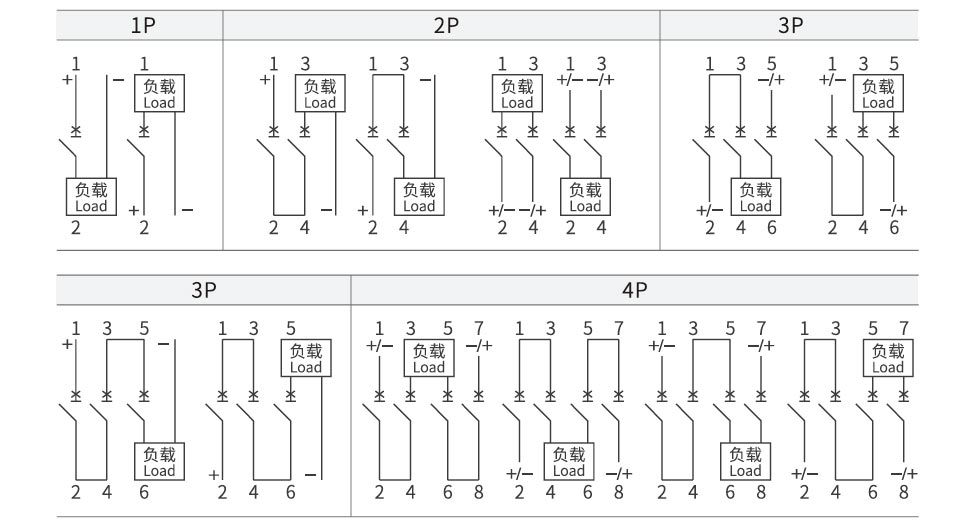

Diagram Wiring DC

High Voltage DC Miniature Circuit Breaker

Faktor Derating

Tabel Faktor Derating Suhu

Suhu	-30 ℃	-25 ℃	-20 ℃	-15 ℃	-10 ℃	-5 ℃	0 ℃	5 ℃	10 ℃	15 ℃
Rated Operating Coefficient Saiki	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Suhu	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Rated Operating Coefficient Saiki	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabel Faktor Derating Altitude

Dhuwur / m	2000	3000	4000	5000
Rated Koefisien Arus Kerja	1	0.96	0.91	0.86
Rated Koefisien Tegangan Kerja	1	1	1	1
Dirating Daya Frekuensi Tahan Koefisien Voltage	1	0.9	0.82	0.71
Rated Impulse Tahan Koefisien Tegangan	1	0.9	0.82	0.71
Rated Limit Kapasitas Segmen sirkuit cendhak lan Urip Listrik Koefisien	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabel faktor derating kanggo instalasi sisih-by-side saka MCBS

Nomer MCB	1	2~3	4~5	6~8	9~10
Koefisien In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koefisien	1	0.92	0.8	0.7	0.6

Aksesori

Piranti rilis tambahan MX
Rated Control Tegangan Kita	DC: 24 ~ 48V AC: 110 ~ 230V
Wektu Tripping Maksimum	<10 ms
Ketahanan Coil	5Ω
Watesan saiki	≥1.6A
Urip Mekanik	10000 kaping
Urip Listrik	4000 kaping
Wiring torsi	0,8N · m
Kapabilitas wiring	1.0mm²Kawat keras
	1.0mm²Kawat alus karo terminal lugs
Kisaran Suhu Operasi	-30 ℃ ~ + 70 ℃


kahanan lingkungan	Mesthine ora ana bahan sing mbebayani, lan ora ana sing mbebayani gas utawa bledug konduktif sing bisa corrode utawa ngrusak insulasi
Posisi Majelis	Ing sisih kiwa pemutus sirkuit

kahanan instalasi	Pemasangan rel standar DIN35mm

Kontak bantu OF
Kapasitas putus kontak	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Tegangan Operasi Minimal	5V


Arus Operasi Minimal	10mA


Rated Insulation Voltage	500V
Dirating winates short-circuit saiki Ik	1000A
Sarujuk dadi panas saiki Ith	4A
Urip Mekanik	10000 kaping
Urip Listrik	4000 kaping
Wiring torsi	0,8N · m
Kapabilitas wiring	1,0mm²
Jumlah kontak	1 biasane mbukak, 1 biasane ditutup

Kisaran Suhu Operasi	-30 ℃ ~ + 70 ℃
kahanan lingkungan	Mesthine ora ana bahan sing mbebayani, lan ora ana sing mbebayani gas utawa bledug konduktif sing bisa corrode utawa ngrusak insulasi

Posisi Majelis	Ing sisih kiwa pemutus sirkuit

kahanan instalasi	Pemasangan rel standar DIN 35mm
